GS1000Sの電装強化｜弱点のアース不良を「クランクケース直結」で解消＆ダイナコイル配線修理

なんか色々凄くなっているぞ・・・・
ちょっと色々とふかくふかく探ってみます(*´ω｀*)

色々とONしたみたいですね(*´ω｀*)

なかなか配線が鋭い状況になっておりますので一回整理します。
先日のカプラー焼けもありますし一回綺麗に整えましょう。

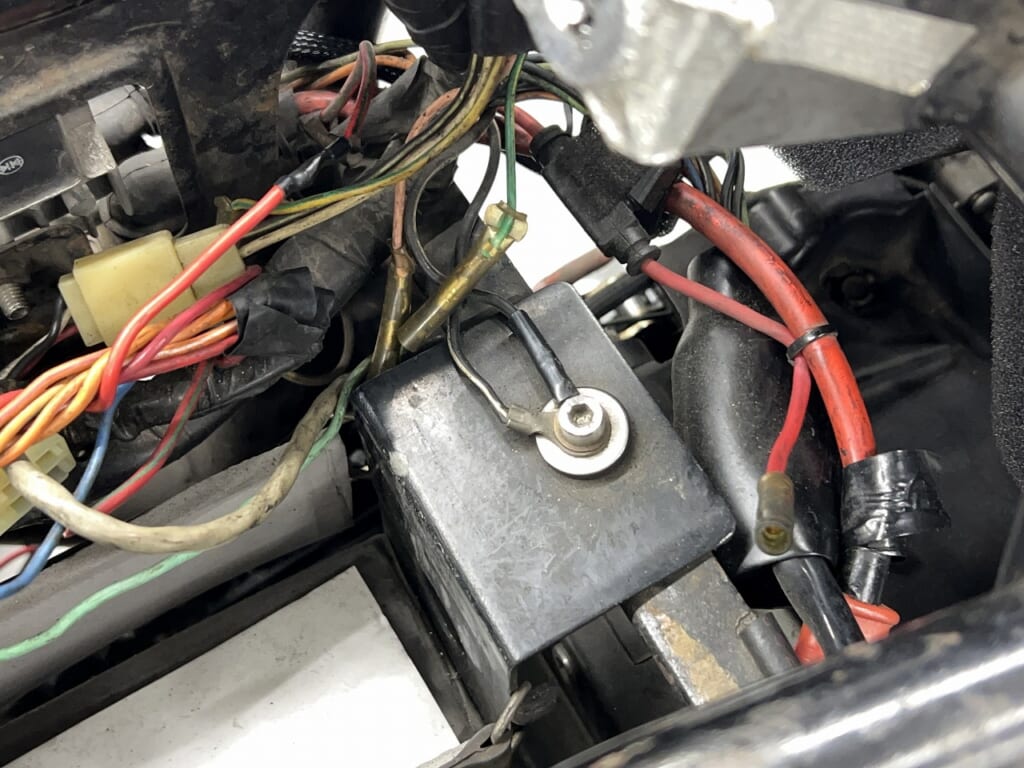

GS1000のメインアースは脆弱。追加がベター

通常メインアースから2sqほどの線が出て、メインハーネス側アースと接続。
GS1000は複数の箇所「フレームからアース取得します」

これが結構、イタズラをする事が多く「錆びてアースの落ちが悪くなる」事があります。
可能ならばクランクケース（アルミ）からメインアースをし直し
更に頭からお尻の穴まで一本追加すればもう完璧でございます。

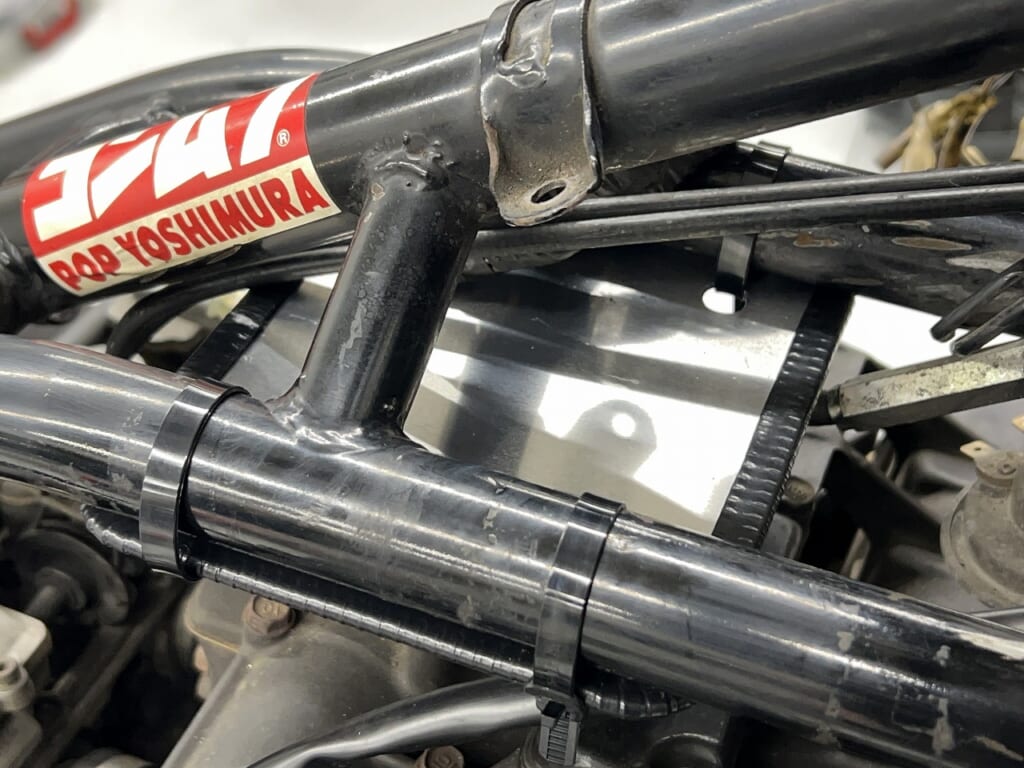

下に板っきれ一発入れておきましたので若干お部屋化が進みましたよ。

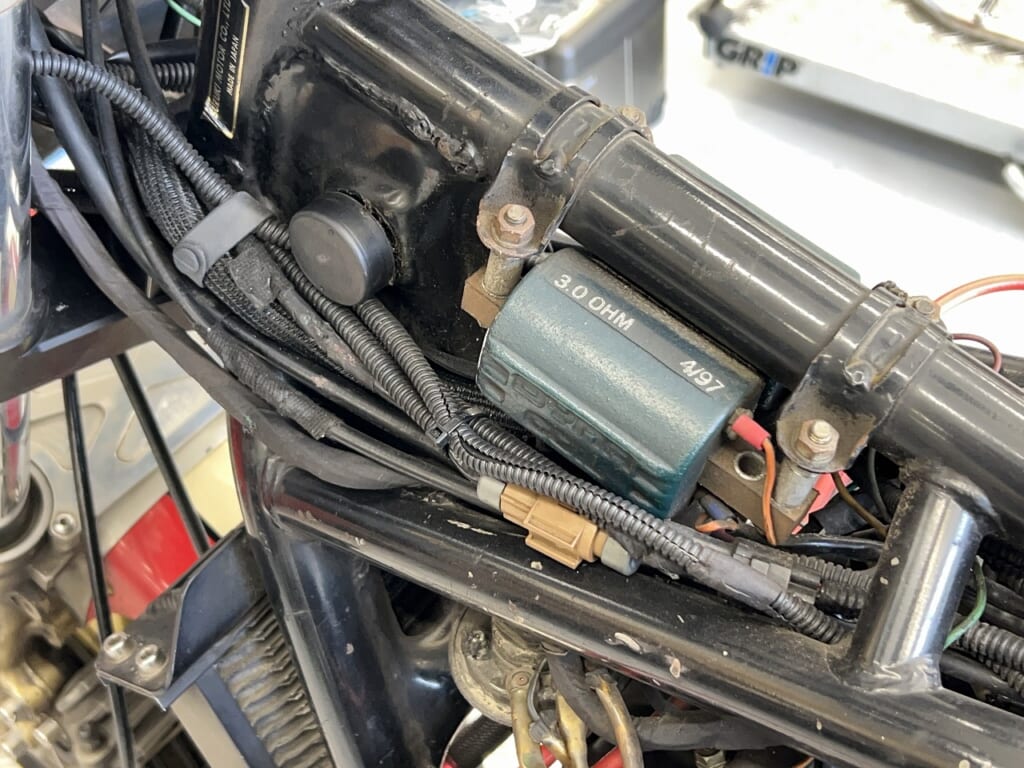

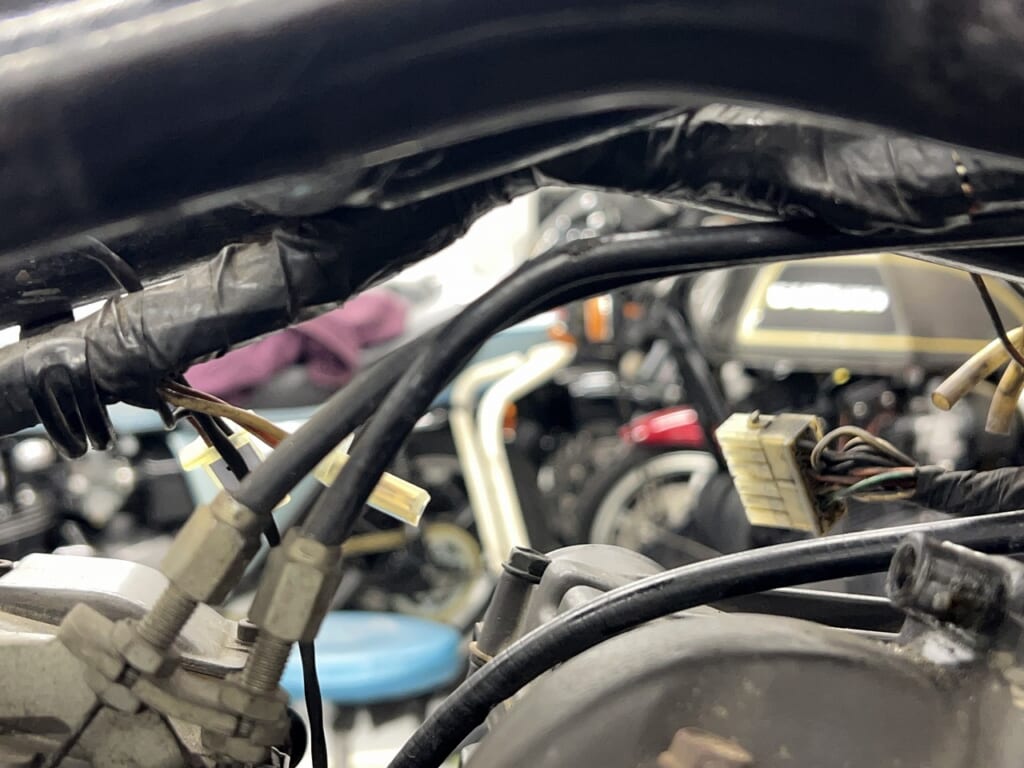

ダイナコイルの接続が露出中

まぁ前から知ってはいたのですが・・・・
やっとついに？やり直します。

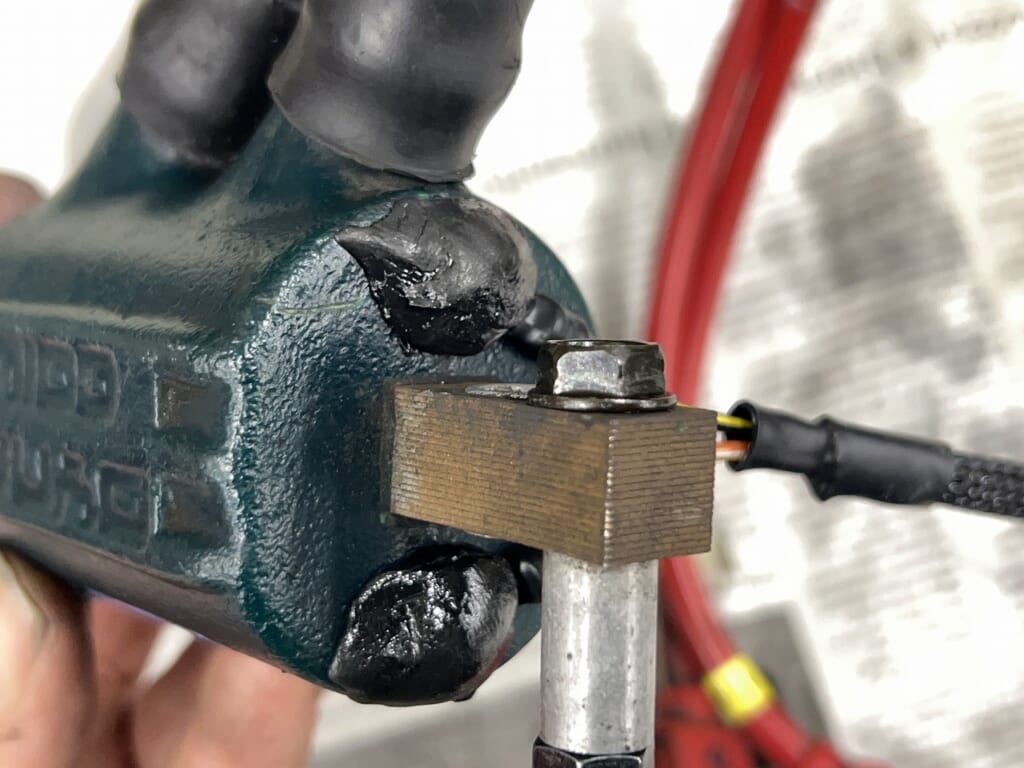

端子と配線を作り直してメグミックスでシールドしてしまいました。
これでパチ！っと来ることも無くなるでしょう。

配線の長さやカプラー化もし作業性も良好になりました。

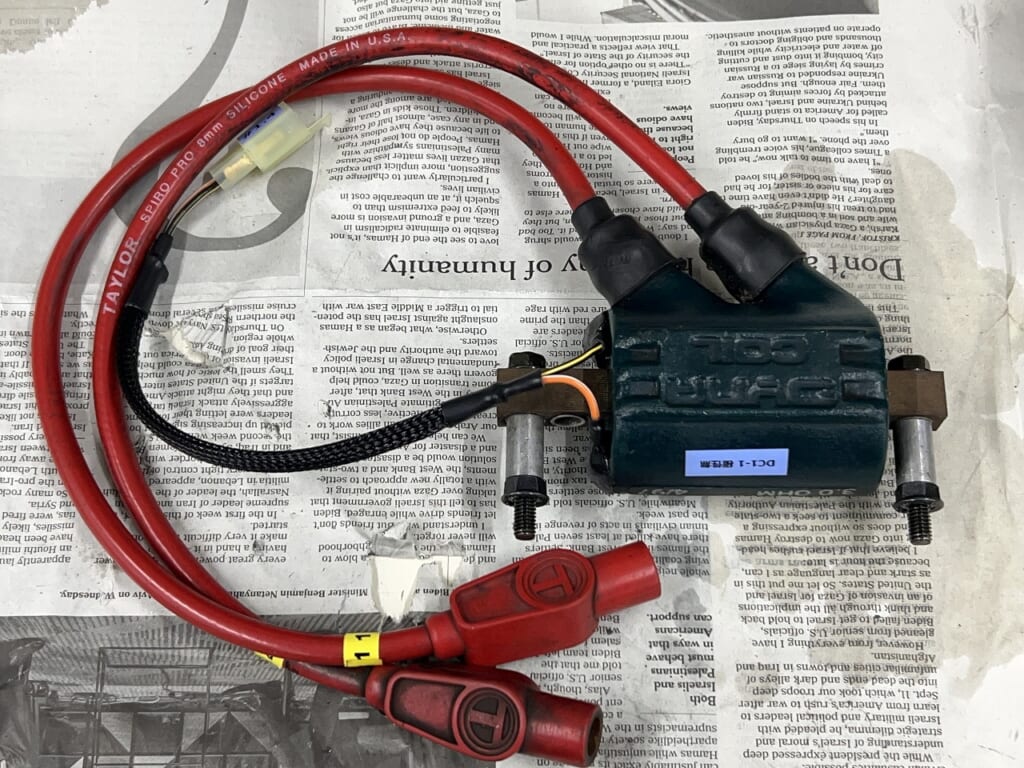

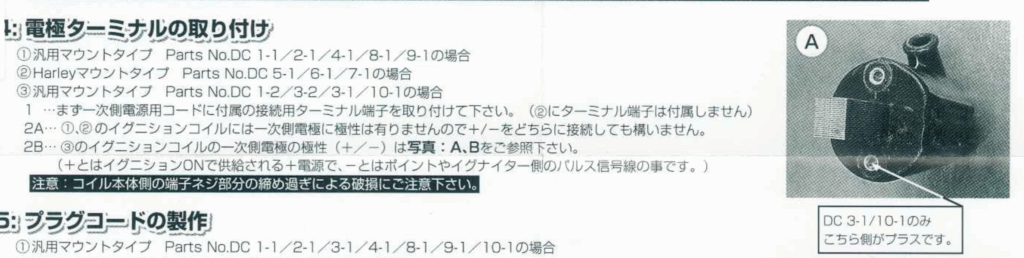

ダイナコイルの接続がそもそも合っているのか？っと心配性なので調べてました。
３ΩDC1-1なので極性なしで安心しました。一応既存と同じく接続しておきました。

長年の・・・・劣化がここにきて

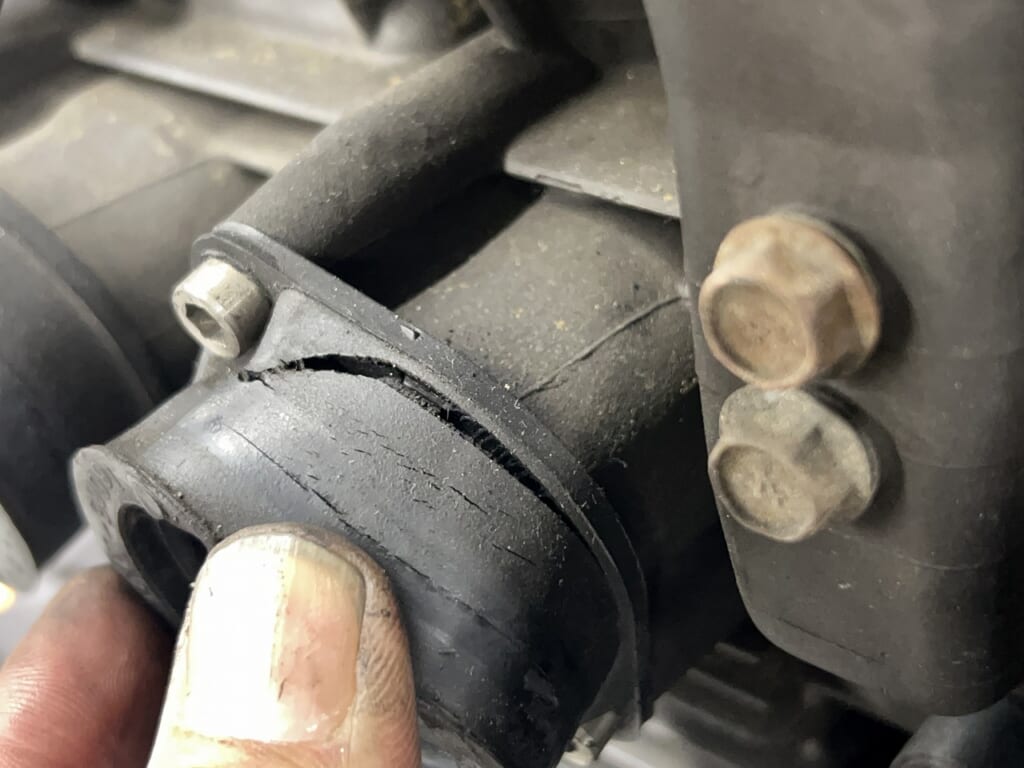

インマニも交換しておきます。

アクセルワイヤー・クラッチワイヤーも交換しておきますね。
続きます
