スマートモニター付けたぁ~い(*´ω`*)GSX1100S キジマ (kijima) スマートディスプレイ SD01 オイル交換など

スマートモニター?スマートディスプレイ?
名称を統一して欲しいと思うのは私だけでしょうか・・・
なるべくシンプルで紛らわしくない方がベターな気がしましま(*´ω`*)

キジマ (kijima) スマートディスプレイ SD01 スマホ モニター IPS液晶 IP67 Z9-30-101

全部外さないと付けられない・・・スペーサー分割希望

バーエンド~グリップ~スイッチ~レバーホルダーを外す必要があります。
ハンドル径スペーサーが「C形状」なんです。

んで?レバーホルダーにガッチリ接触します。
10mm以上左にずらせばどうにか・・・悩みます。
接触箇所を切削するか・・・・悩みます。

なるべく面倒は少ない方が良い=消去法で進みます。

もともとのステーを再利用します(‘Д’)その前に

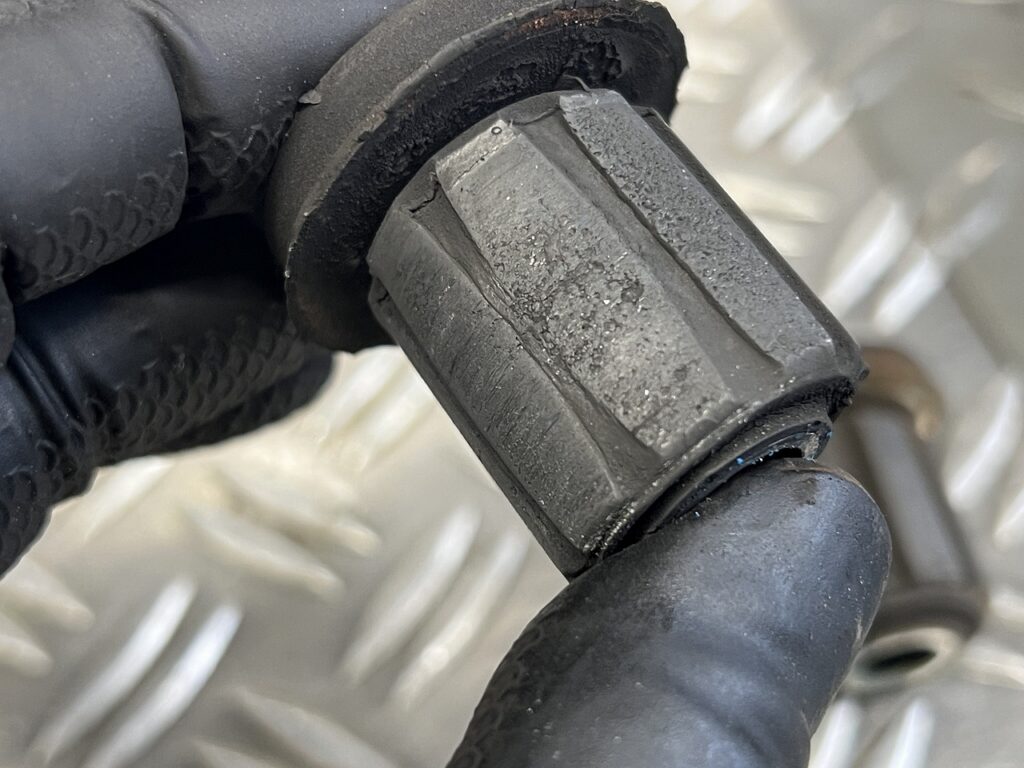

という訳でフランジ付きのボルト(M10-1.25)の首下短い奴を探します。
センターにM5-0.8のねじ山を切って少し低頭にしました。
ヌスミも施して面ピタになるようにもなってます。

鉄なのでいちおうガンコートしておきましたっす。

時は流れ・・・設置できましたよ。

この手部品は装着できていれば良い訳ではなく。。。
着脱や位置調整も含めなるべくシュ?っとして付けたい筈・・きっとたぶん。

こんな感じでレイアウトしました。
意外とデカい=見やすいはず

モジュール的な奴?5v変換でしょうか・・・
刀はどうにも設置する場所が少ないです。
SUS板をシャーリングしてミグミックスでエアクリーナーBOXに固定。
本体はデュアルロックで固定してますので着脱も容易でっす。

つづきます(‘Д’)
