みなさま憧れのAP RACINGモノブロックキャリパーCP3485だと思ってましたが？？
CP3489?なんですかね・・・詳しい方、いましたら情報お待ちしてます。
これは私の私物で40mmと90mm両方持ってます(*´ω｀*)
ただ最近になって「付けるバイクが無い」と言う事に気が付きました。。。。
OW01のキットパーツの削りフォークが手に入れば話は別だったんですが・・・
最近、オジサン化が加速しておりまして「カスタムに全く興味なし」なんです。
そんな感じでちまちま断捨離していきますよー
今回の主役: 幻のブレーキパーツ**「AP Racing CP3485 / CP3389 モノブロックキャリパー」**。
パーツの凄さ: 合わせ面のボルトが存在しない「削り出し一体構造（モノブロック）」。当時、究極の剛性を求めて作られたレーシングキャリパーで、現在では海外のオークション等でも滅多にお目にかかれない、超・超・希少な世界的お宝パーツです。
作業内容: この貴重なキャリパーの徹底的な分解・洗浄・オーバーホール（OH）と、内部構造のメカニカルな解析。
デコボコのもう１つのBLOG。
「RURAL GARAGE」
バイク以外の隠し部屋。
日常の便利アイテム、移住、美味しい食事、人生観など発信してます。
←click
ポチップ

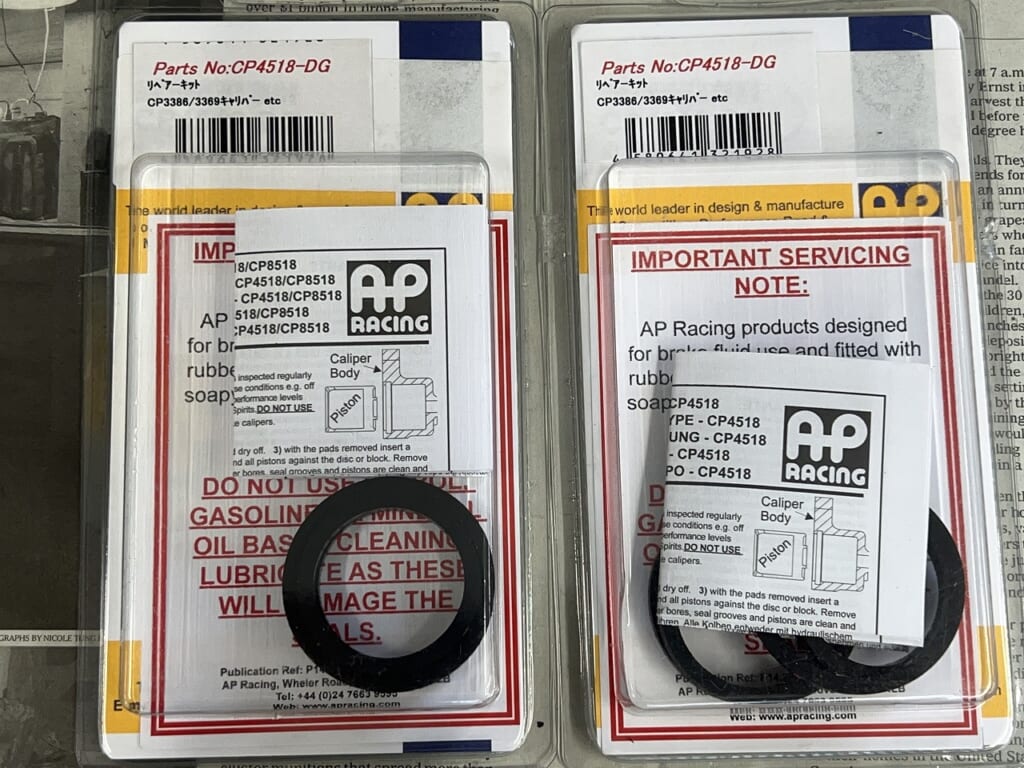

OHキットは２万円/個。CP4518-DG

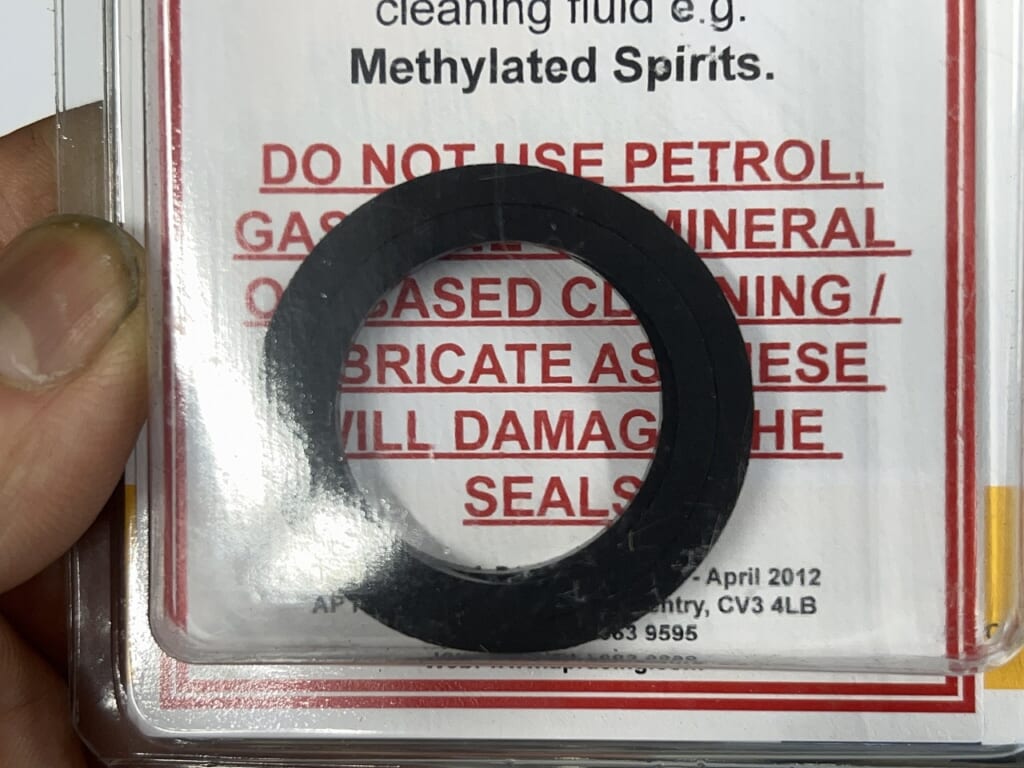

左のケース・・・おいおい！大きいシールしか入って・・・・
っと思ったら内径にスッポリしてましたね。ビックリです。
わたしはこのOHキット少し前にストックしていたから良かったですが・・・
現在２万円/個！！！！
やば！
ポチップ
ワークス、ファクトリーパーツに近い存在ですので致し方無いですよね。

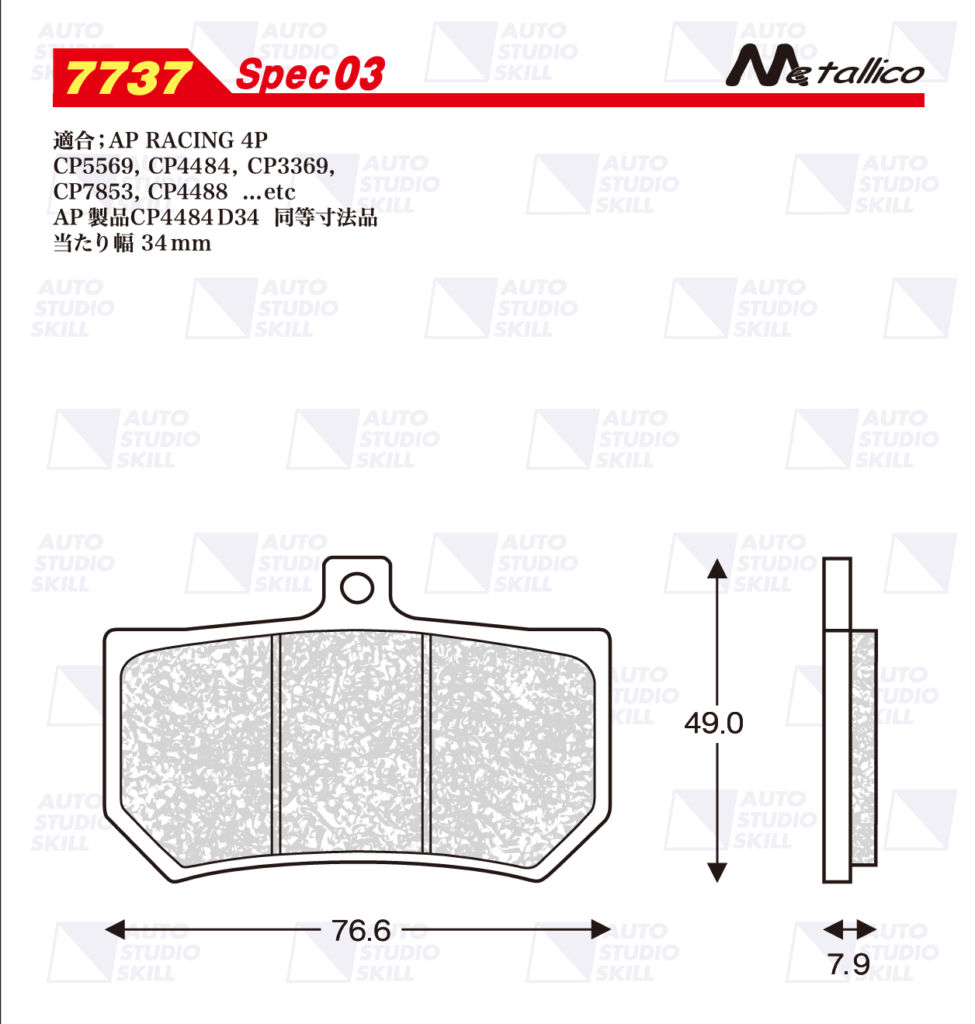

ブレーキパッドはメタリカ！7737-SPEC03
私はこのパッド+サンスターネオクラシックで使ってます。
適合車種ap RACING 4P(当り幅34mm)
CP3369/3385/3969/5569/4484/7853/4488
＊逆を言えばこのキャリパー型番のパッドは使えると言う事です。
まったく聞き覚えの無いキャリパー品番ありますね。
このキャリパーの数字を解析できたら面白いですよね。
ポチップ
ピストン径×高さから流用を探る？

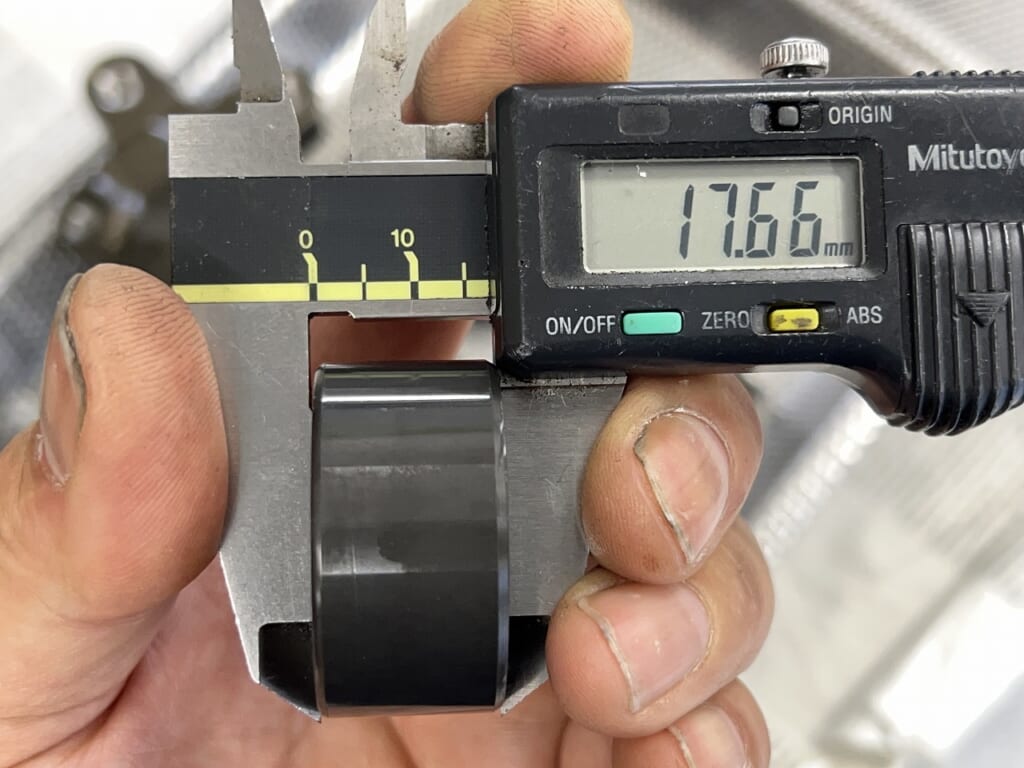

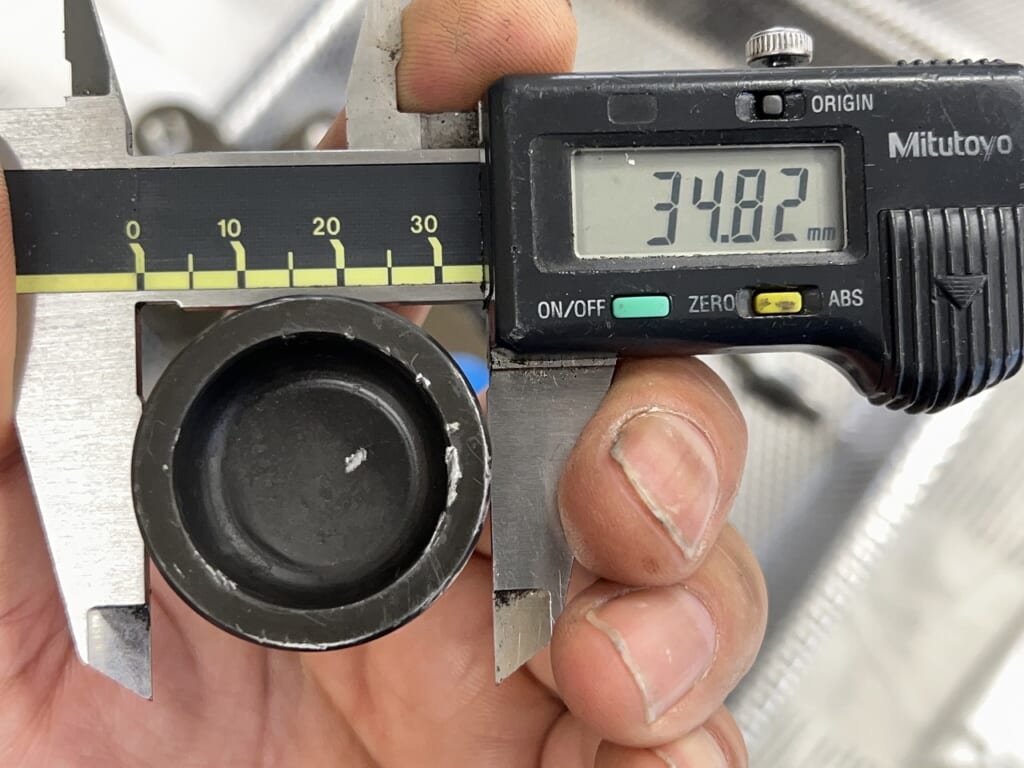

大ピストン 34.82×17.66

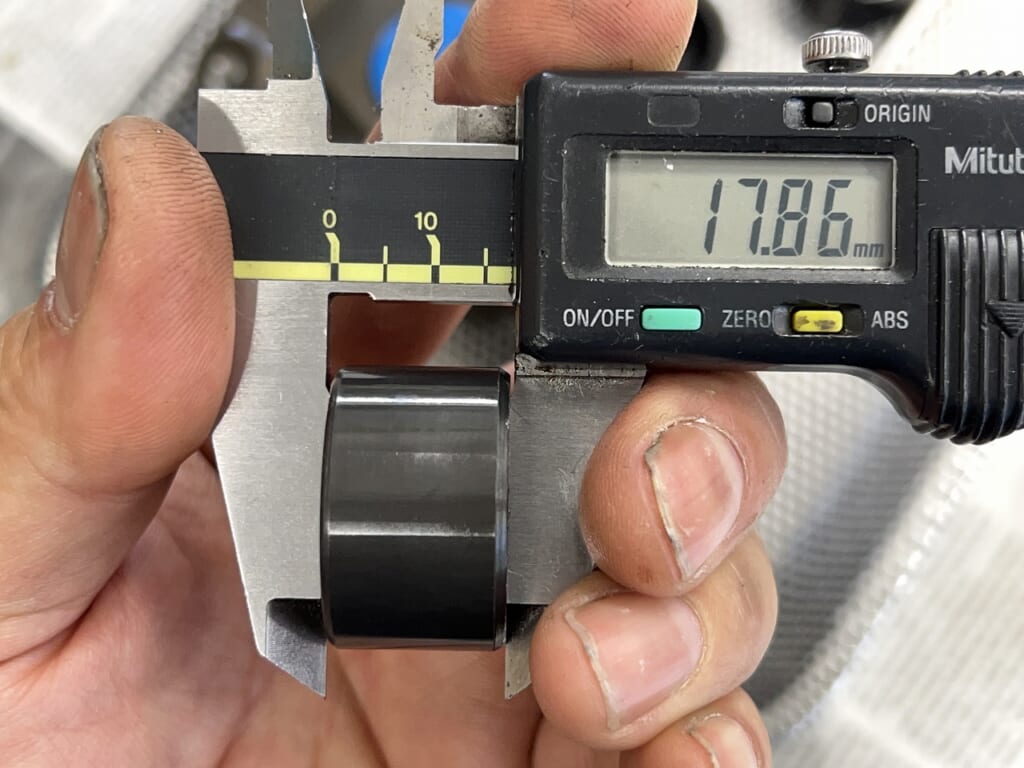

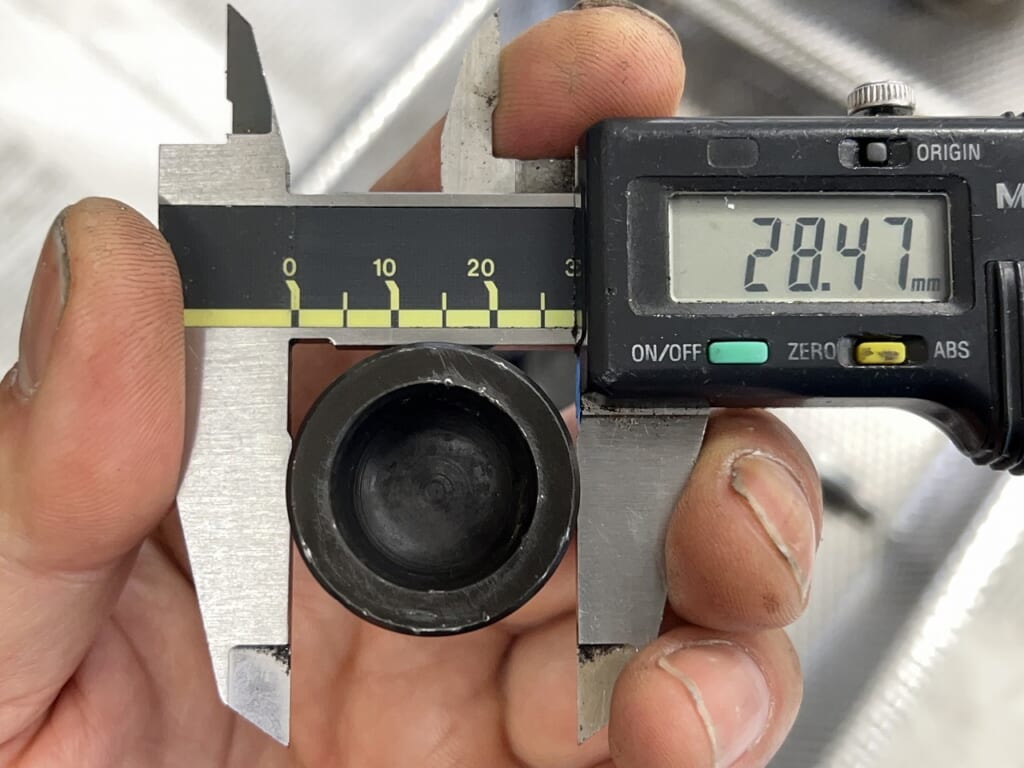

小ピストン 28.47×17.86
一例ですので参考までに。。。

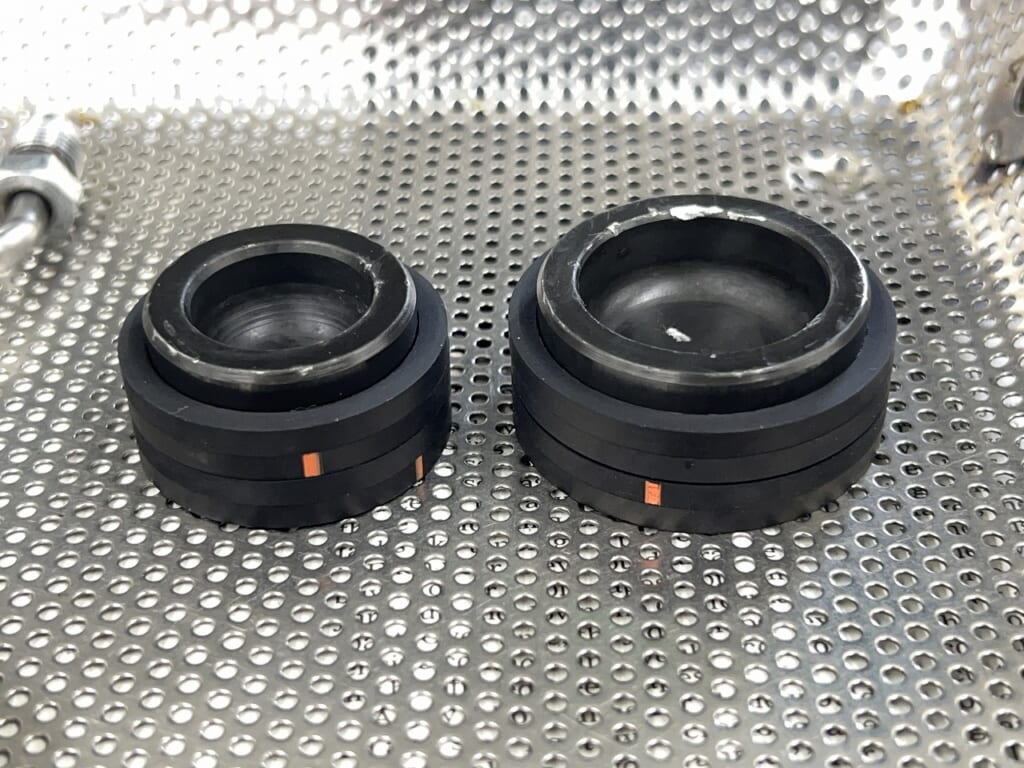

絶対にフルードを漏らしたくない気持ちを感じられるシール感は好きです。
組んだ後に初期馴染みをしないと本当に渋いです。
すこしもみもみすればブレンボまでとは行きませんがスムーズな作動を体感できますよ。
ニップルとオイルラインはM10-P1.00
インチが出て来なくてホッとしました・・・・

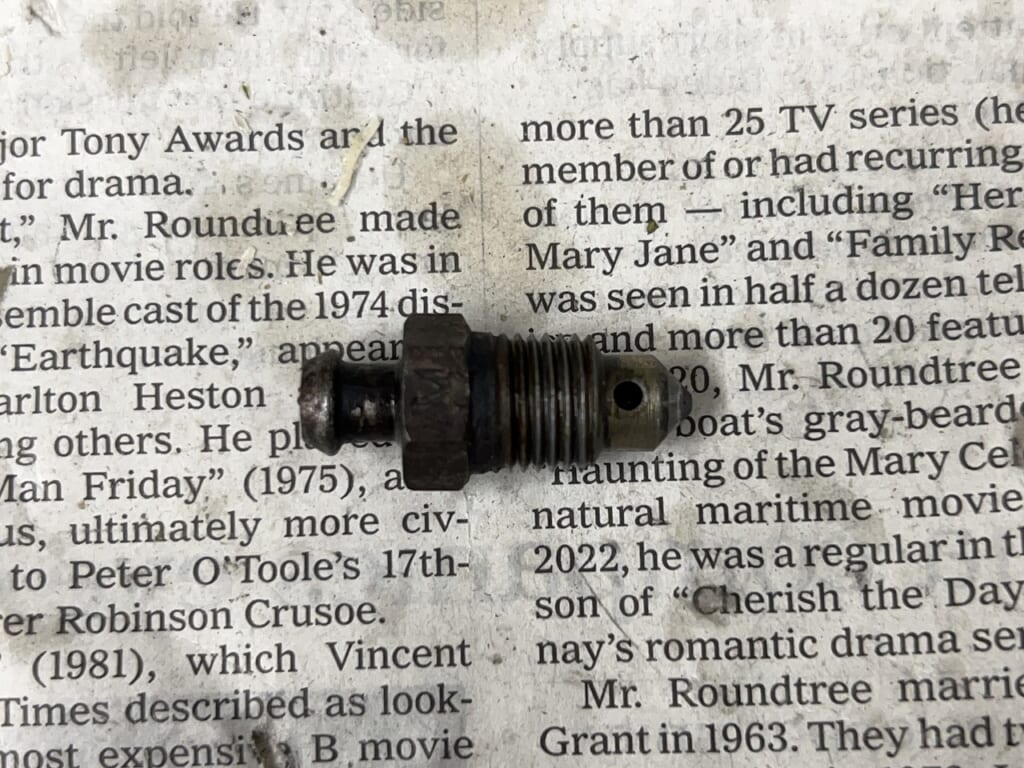

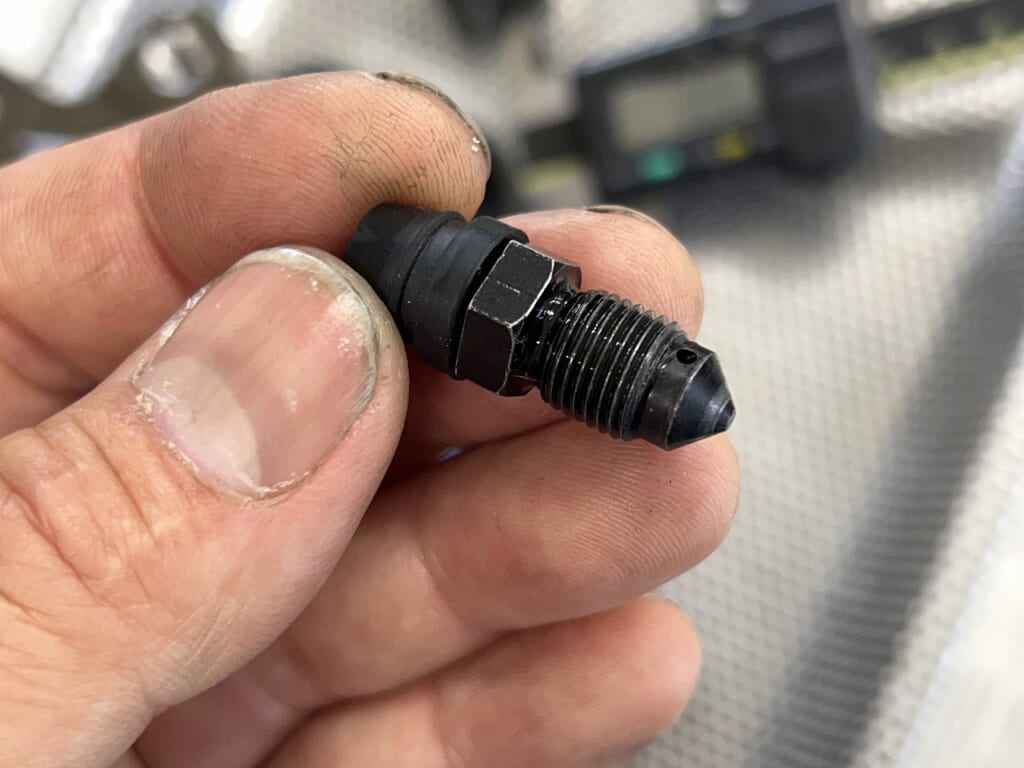

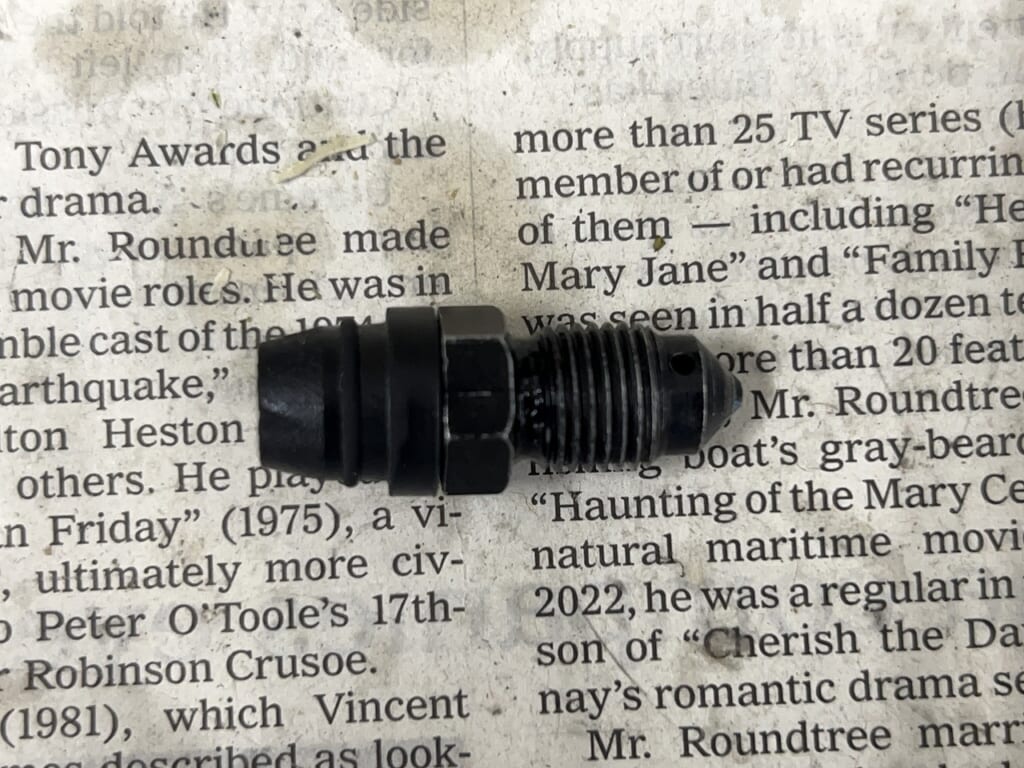

M10-P1.00です。画像はブレンボのニップルですがAPは少し形状が異なります。

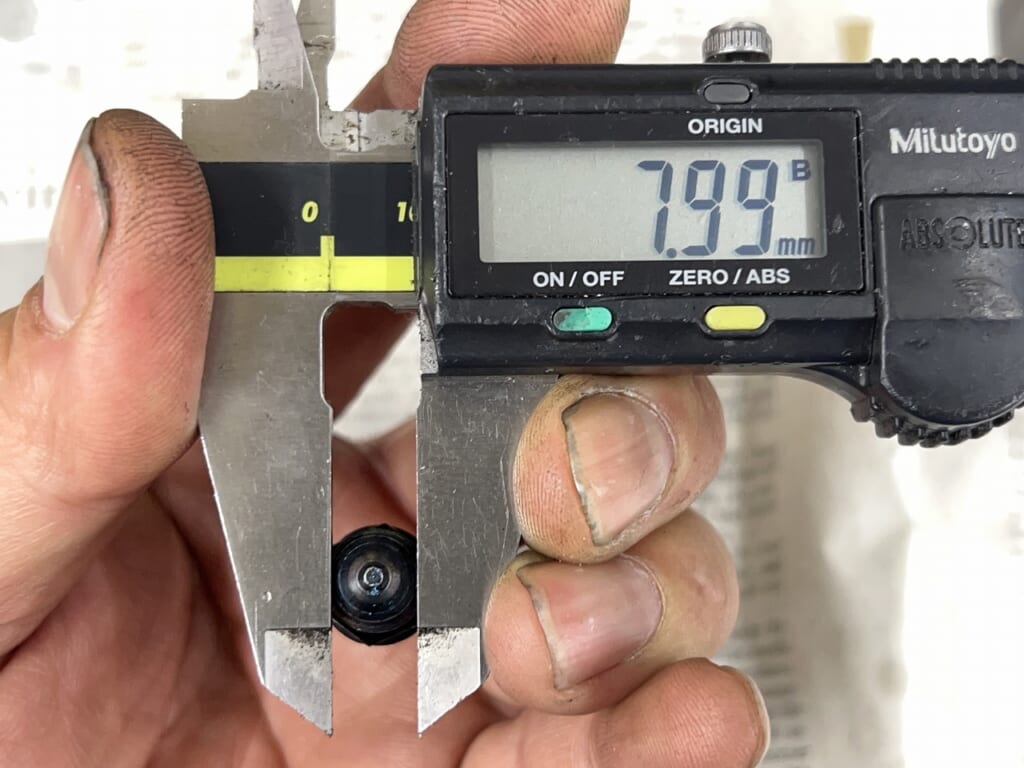

ブレンボM10-P1.00 筒の径が太い7.99mm

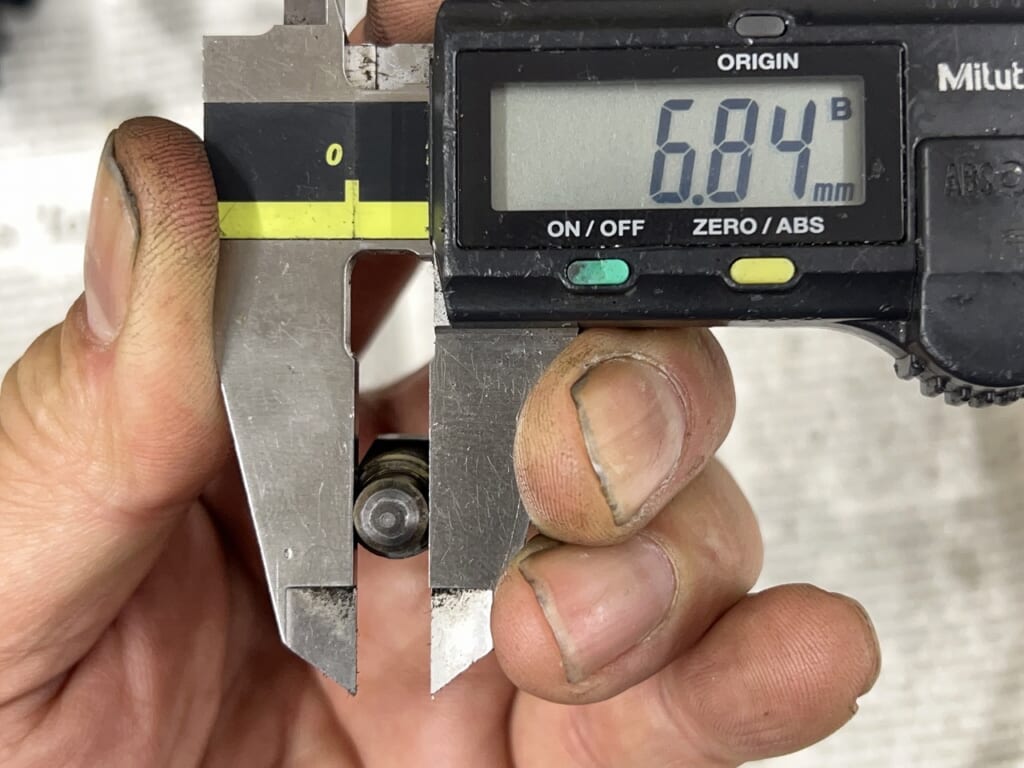

AP RACING多分？純正 M10-P1.00 筒が細い6.84mm
CP3485にブレンボ純正ブリーダー使ってもエア抜きできますし滲みにありませんでした。

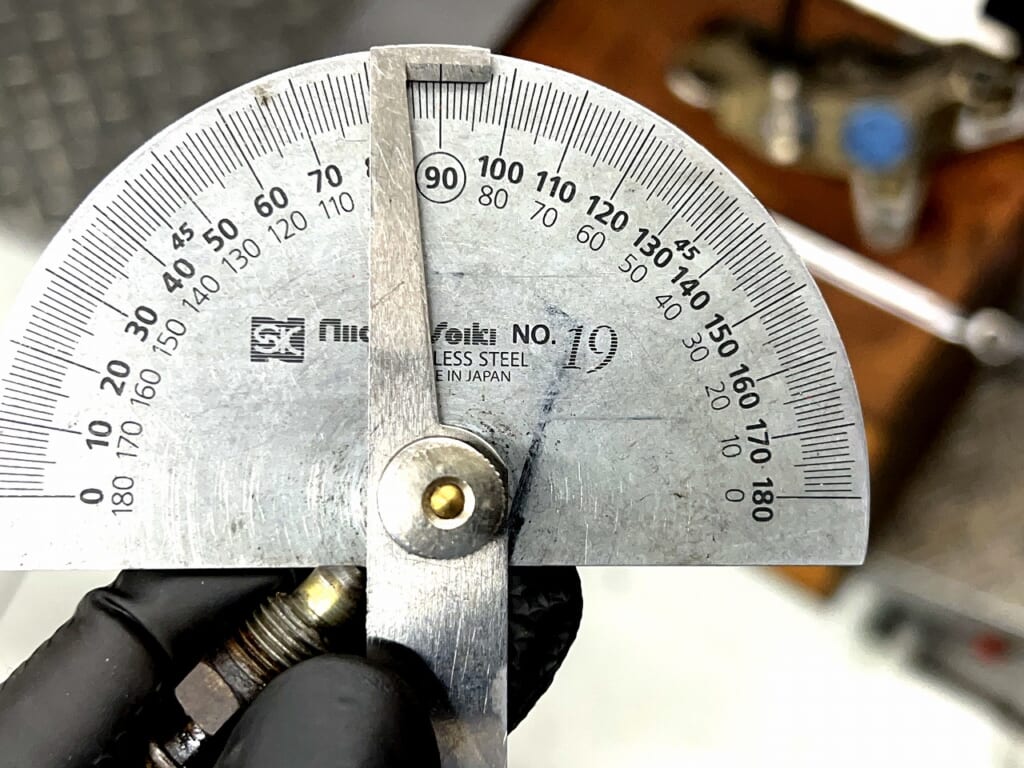

ブレンボもAP RACING CP3485もテーパー角90度でした。
フルードオイルラインをホンダ純正で完全制覇

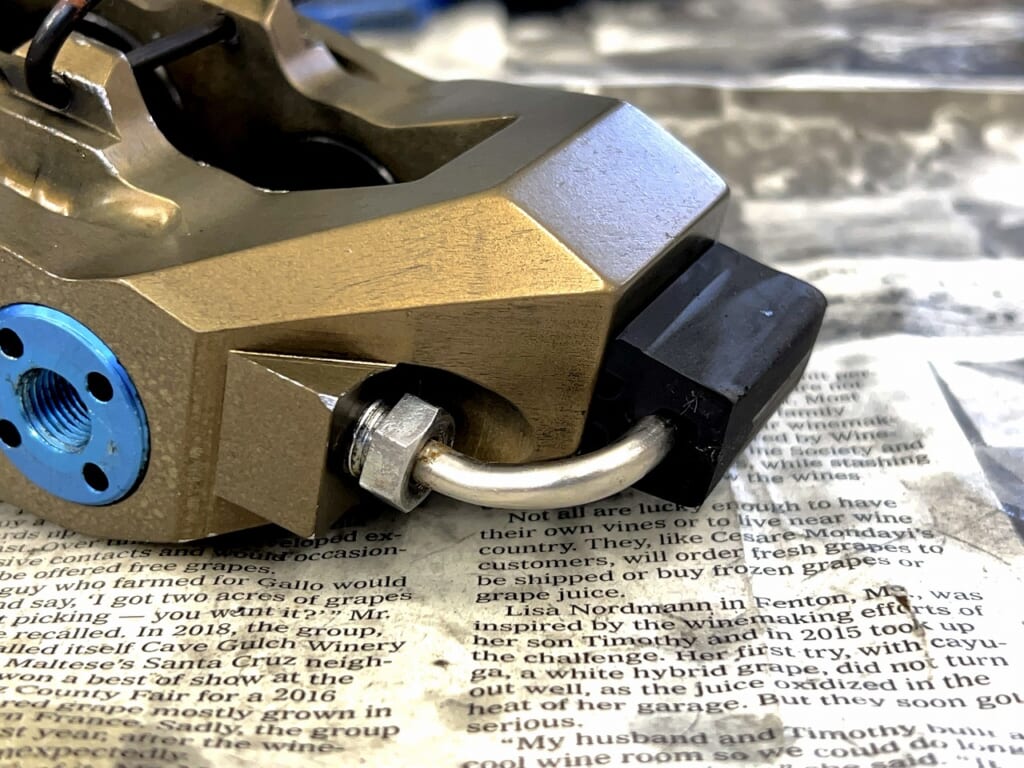

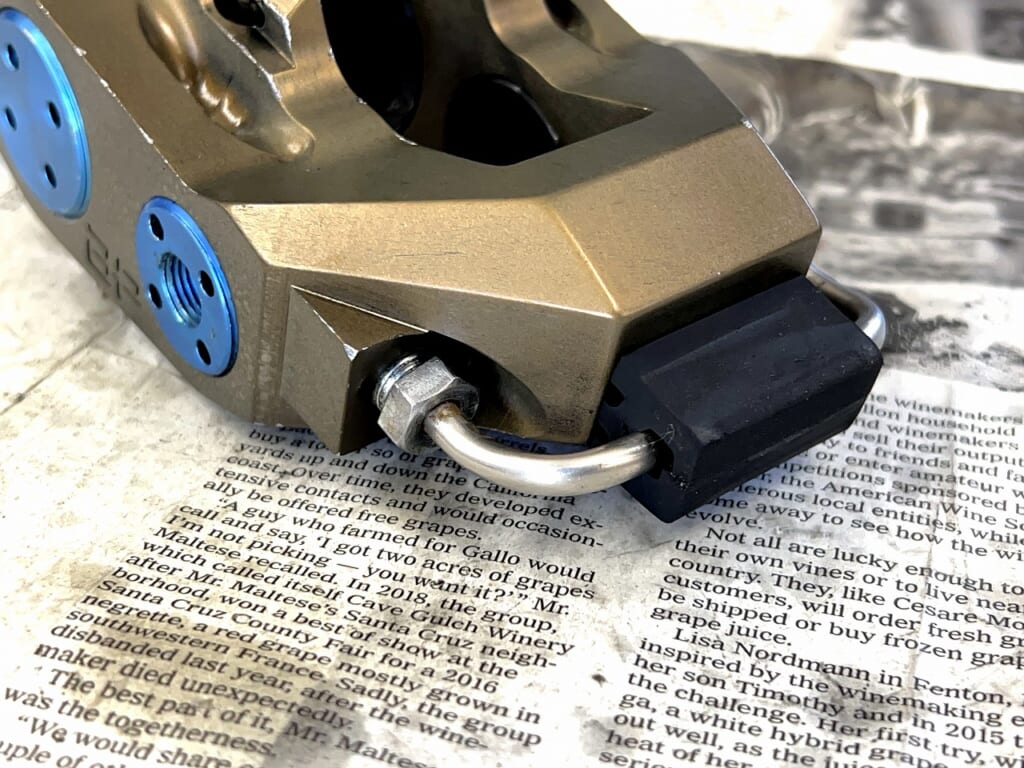

この様にダンパーを挟み込んで固定＆ガードしておきます。
オリジナルはシリコンみたいなもので固定されてます。
塗布して成型も面倒ですし、剥がすのも手間です。
できればクリーンでシンプルな構成が最高だと思います。

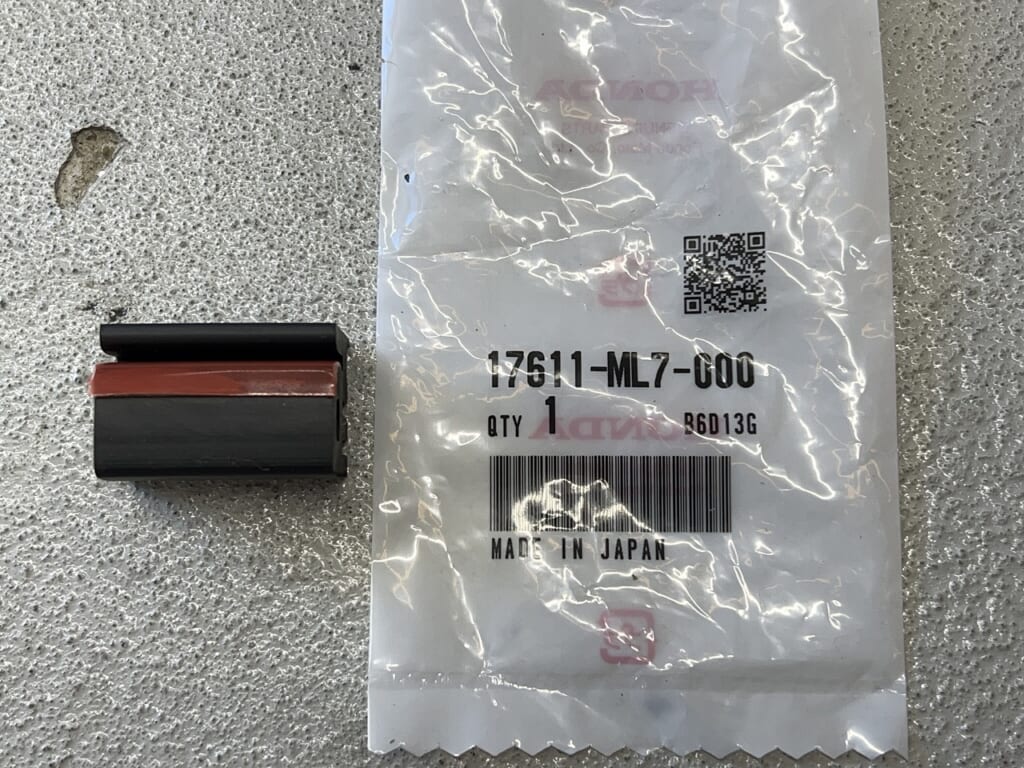

ホンダ純正部品のフューエルタンクダンパーです。17611-ML7-000
油冷のGSX-R750/1100系に使おうと思いましたが低過ぎて使えませんでした・・・・
そんな感じでジャンクBOXから発掘→流用と至りました。
捨てないで取っておくものですねー
ポチップ

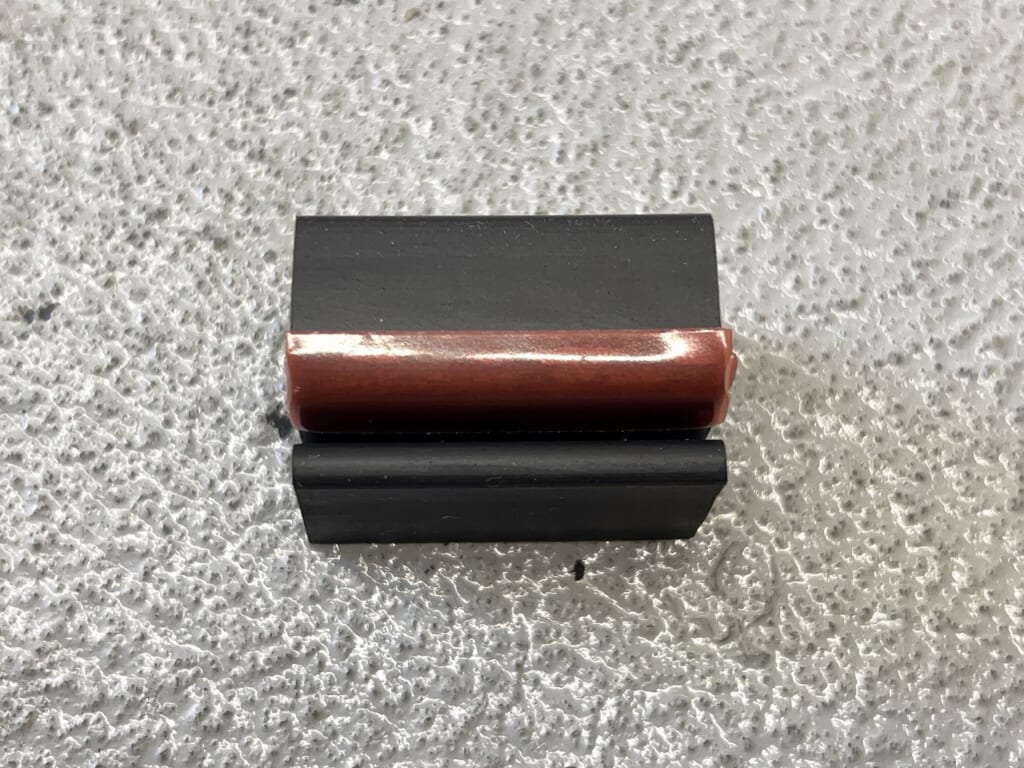

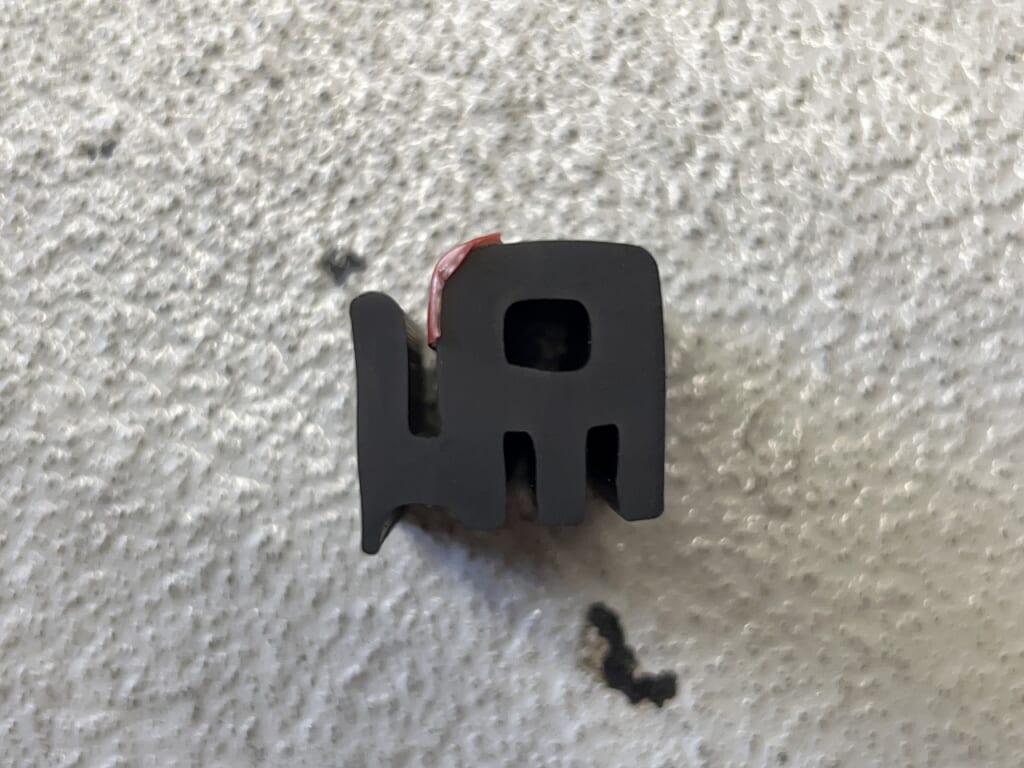

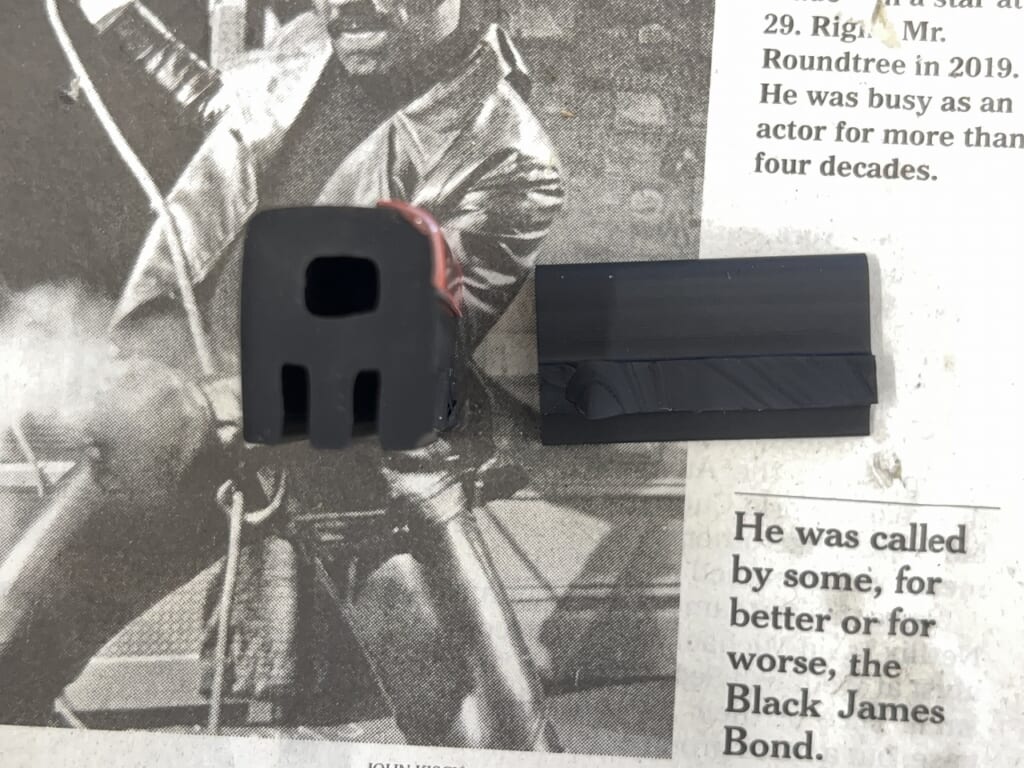

これを加工して使います。

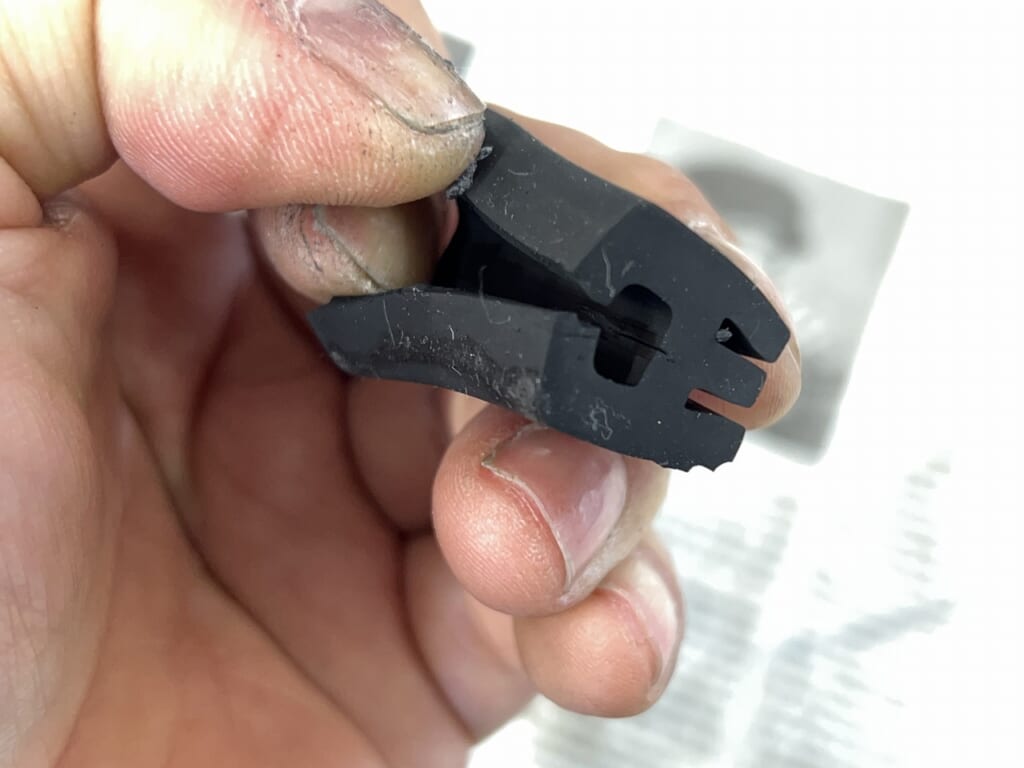

カッターで耳をカットしてスリット入れます。

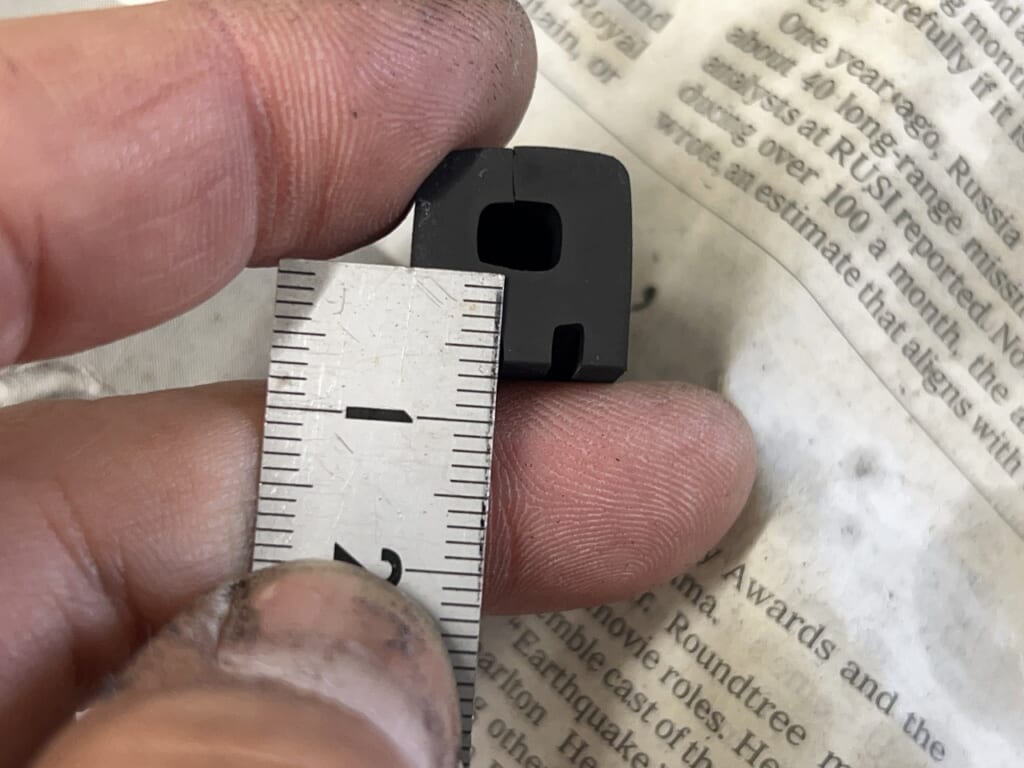

脚を6mm位に削ると０.５mm近辺のテンション掛けれます。
しっかり挟めるので接着が不要になります。
スリット入れた部分は綿棒で「アロンアルファー光」を塗布して接着しました。
ラバーを外す時はカットしてくださいね。
ポチップ
それでは最後にまとめます。
ポチップ
ポチップ
ポチップ
大ピストン 34.82×17.66/小ピストン 28.47×17.86
ブレンボと共通です。
先端のストレート部分が若干違いますがフルード交換や漏れなどは発生しませんでした。
ご参考までに。
