黒錆変換剤のロジックと効果！俺のゼファー550の初期燃料タンクを救う「化学変化」の防錆下地調律

今日のつぶやき (‘ω’)

わたくし、やりたい事が多過ぎて圧倒的に時間が足りません……！ でも、それ以上にワクワクが止まらない毎日です(‘;’) ここ数日は急きょ決まった「ニワトリさん」のお迎え準備でテンヤワンヤ中。
完全に未知の新ジャンルなので、少年のように楽しんでおります。

合間を縫ってYouTubeを片っ端から見て猛勉強中ですが、
日本の情報よりも海外のDIYチキンクープ（鶏舎）の方が、構造がシンプルかつ驚くほど合理的なんですよね。 何より清潔でおしゃれ、管理もしやすそう。
日本の飼育法はどうしても「いかに安く済ませるか（コスパ）」ばかりに目が行きがちな印象を受けます。

早ければ今週〜来週にはいよいよお迎えできる予定！ 庭の芝生にウジャウジャいるコオロギを、お腹いっぱいご馳走として平らげてほしいものです（笑）。

よく周りの人にも話すのですが、「人生で本当に自由に遊べる時間って、意外と短い」んですよね。
価値観は人それぞれですが、好奇心に素直になって上手に時間を使っていくことこそ、人生を最高に面白くする秘訣だと思います(´ω｀)

千葉移住・移転１周年記念車検証入れ限定数販売中(*´ω｀*)

ねぇGemini！ぶっちゃけ錆転換剤ってどうぉなの？

タンクの裏が地味に錆びてますので買ってみました。
養生してタンクの裏だけウェットブラストから軽く塗装でも良かったのですが・・・・
それも地味に中途半端ですよね。

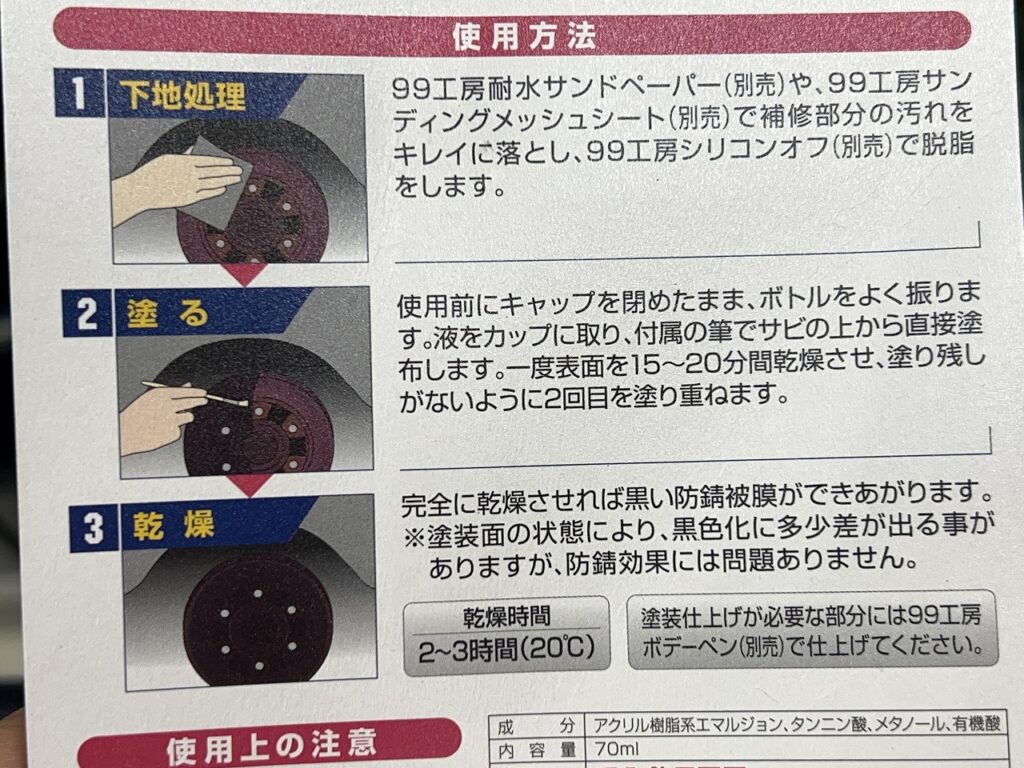

各社色々出てますが「筆とカップ付」の99工房をAmazonで手配しました。

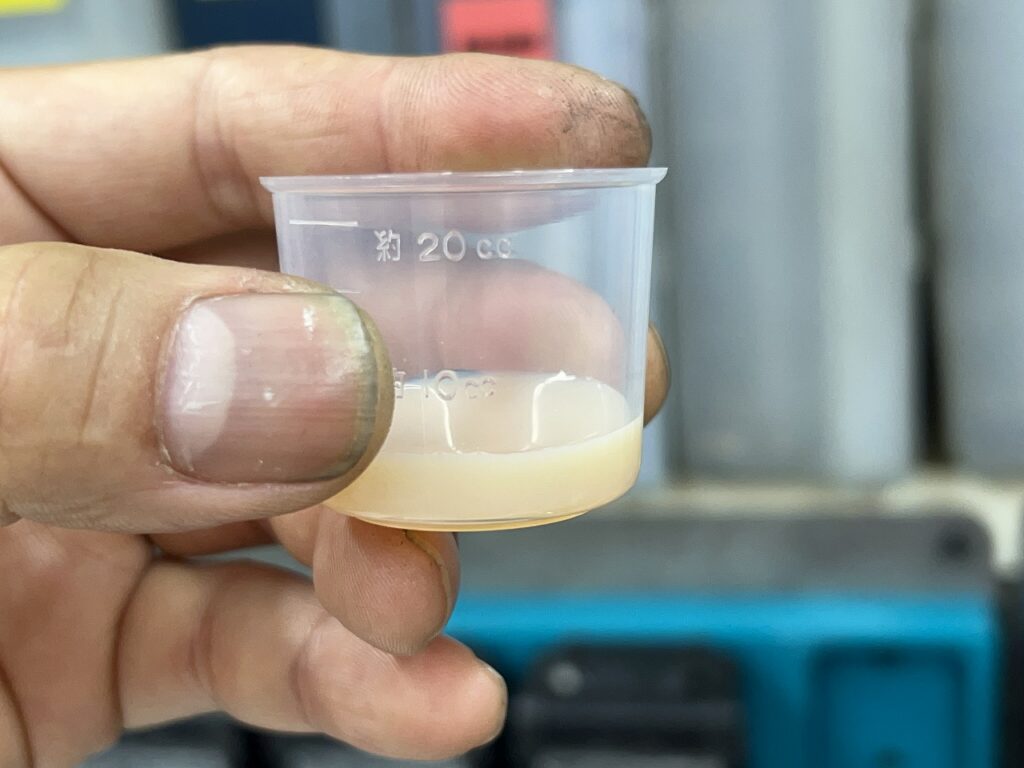

ヤクルト？みたいな感じの色です。
意外とシャバイです。

黒錆転換剤のロジックと効果

黒錆転換剤（ラストコンバーター）は、物理的に削り落とすのが難しい赤錆に対し、
「化学反応による無害化・不活性化」と「高分子ポリマーによる酸素・水分の完全遮断」を同時に行うケミカルです。

1. 黒錆転換剤の基本ロジック（メカニズム）

主成分は主に「キレート化剤（タンニン酸など）＋酸触媒（リン酸など）＋水性エマルジョン樹脂（アクリル・ラテックス系）」で構成されており、塗布後に2段階のプロセスが進みます。

① 化学反応フェーズ（赤錆の不活性化）

• 赤錆の性質：赤錆（オキシ水酸化鉄 $FeO(OH)$ や 酸化鉄(III) $Fe_2O_3$）は、構造がポーラス（多孔質・スカスカ）で水分や酸素を抱え込みやすく、自己触媒的に鉄の深部へ腐食を進行させます。
• 反応メカニズム：転換剤を塗布すると、微量の酸（リン酸等）が赤錆の表面をわずかに溶解・活性化させます。そこにタンニン酸などの多価フェノール類が強く作用し、鉄イオン（$Fe^{3+}$）と強固に結合するキレート錯体（タンニン鉄錯体）を形成します。 これが視覚的に真っ黒に変色する反応です。この錯体は水に極めて溶けにくく、結晶構造が緻密なため、赤錆を「これ以上反応しない不活性な黒色皮膜」へと固定化します。

② 物理バリアフェーズ（樹脂エマルジョンによる密閉）

• 液のベースであるアクリル／スチレン等のエマルジョン樹脂が乾燥するにつれ、緻密で連続した高分子塗膜を形成します。
• 黒色に転換された層を上から樹脂で完全にパッキングし、錆の進行に必要な「酸素」と「水分（水蒸気）」を物理的に遮断します。
• この樹脂層がそのまま上塗り塗料（ラッカー、ウレタン等）に対する密着プライマー（下地バリア）として機能します。

2. 得られる効果とメリット

• ケレン作業（錆落とし）の省力化ワイヤーブラシやサンドペーパーが入らない奥まった隙間、スポット溶接の合わせ目、鋳物の巣穴など、完全に削り落とすことが不可能な箇所の錆の進行を食い止められます。
• 健全な地金を削らないグラインダー等で削る場合と異なり、母材の鉄を削り痩せさせずに済みます。
• 塗装プライマーとしての密着性乾燥後の樹脂皮膜は適度な投錨効果（アンカー効果）を持ち、多くのトップコート塗料に対して良好な密着性を示します。

3. 効果を発揮させるための注意点（限界とデメリット）

• 浮き錆・ミルスケール（黒皮）には効かない層状に剥がれ落ちるような分厚い赤錆（フレーク状の錆）の上から塗っても、奥まで液が浸透せず、錆の層ごとポロポロと剥がれ落ちてしまいます。表面の浮き錆・カスはワイヤーブラシ等で事前にしっかり落とす必要があります。
• 「鉄そのもの」には反応しにくい赤錆の鉄イオンと反応して機能するため、錆びていない綺麗な地肌に塗っても黒変せず、単に薄い樹脂膜が乗るだけになります。
• 耐熱性・耐溶剤性の限界南部鉄器などの高温熱処理（純粋な四酸化三鉄 皮膜）とは異なり、バリアの主体が有機樹脂であるため、エキゾーストパイプなどの高温部には使えません（耐熱温度は通常80〜120℃程度まで）。また、乾燥直後に強いラッカーシンナーやアセトン等で擦ると樹脂が溶解します。

まとめ

黒錆転換剤の本質は、「赤錆を不溶性の安定キレート化合物に化合させ、同時に高分子樹脂で真空パックのように密閉するハイブリッド工法」です。

完全に赤錆を消滅させる魔法の薬ではなく、「どうしても削りきれない微小な赤錆の活動を化学的・物理的に停止させて塗膜の下に封じ込める」ための下地処理ケミカルといえます。

でぶっちゃけ？どうなの？

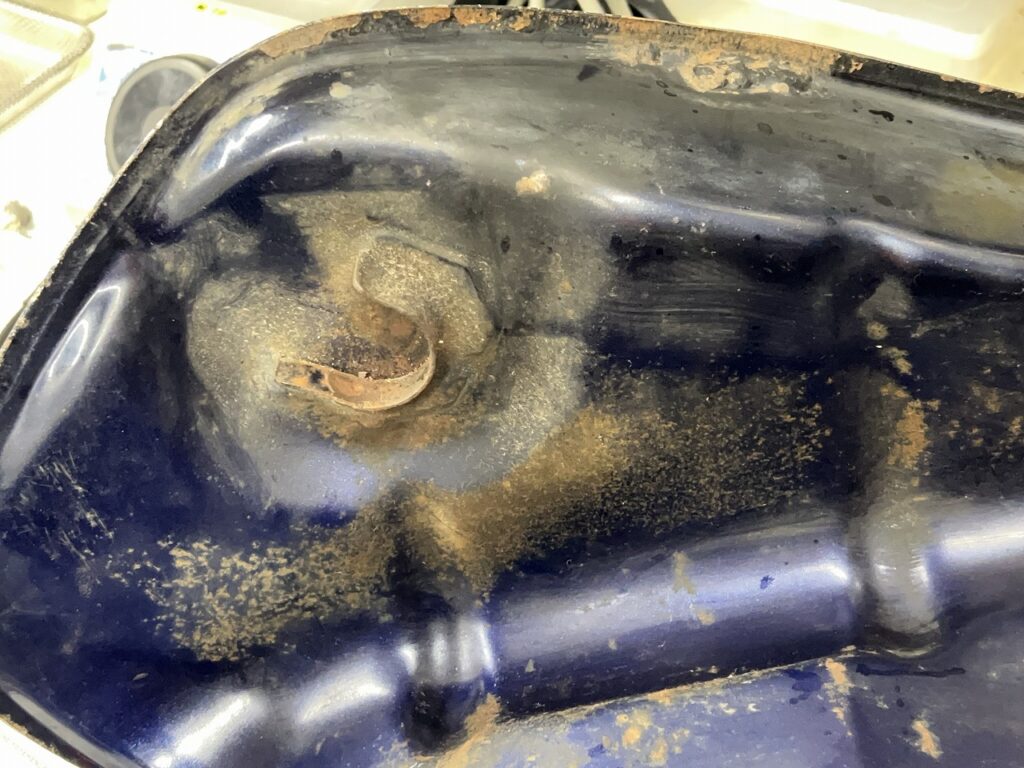

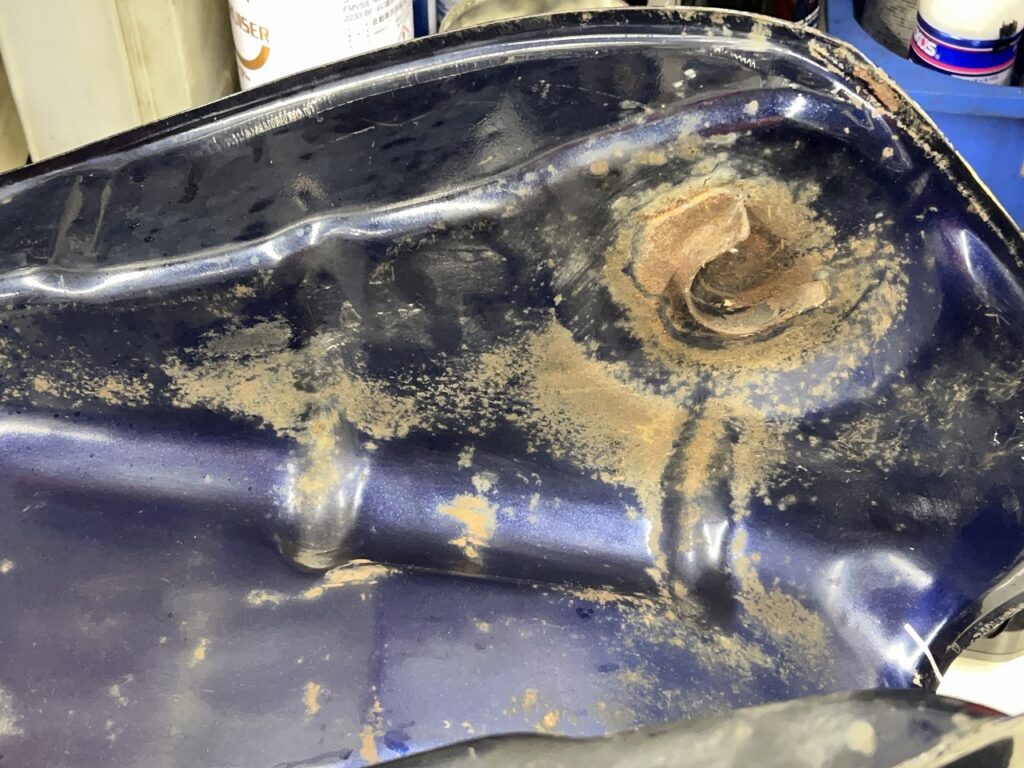

こんな感じでかなり悲しい状態です( ；∀；)
進行しそうで放置できないですよね・・・・

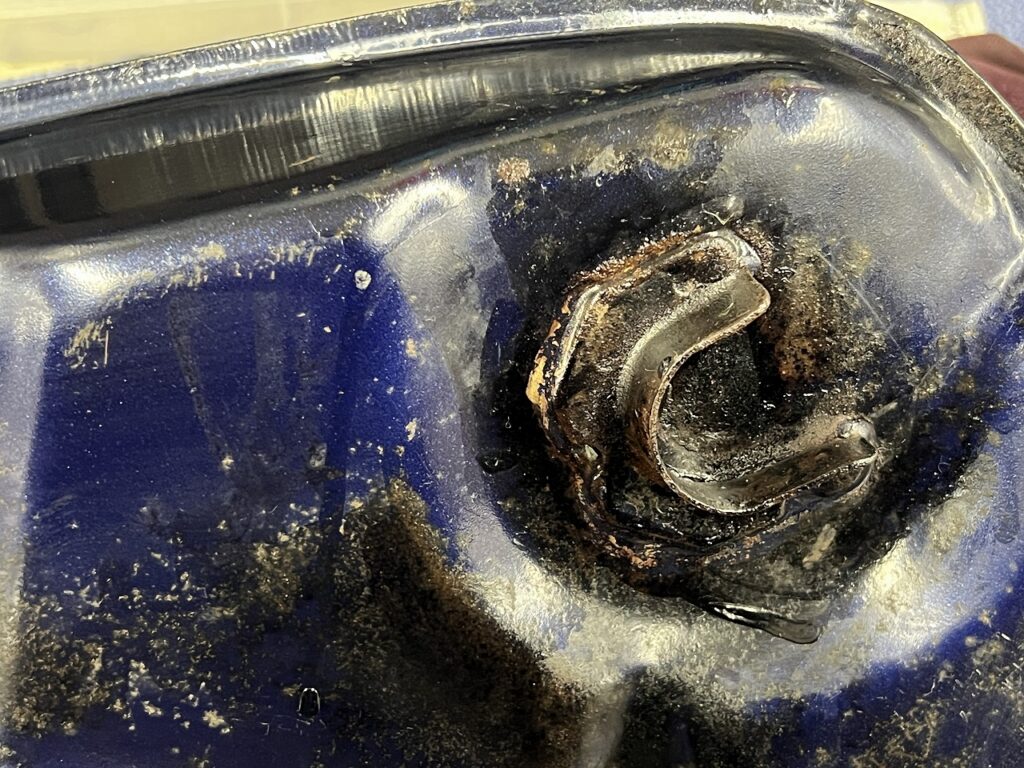

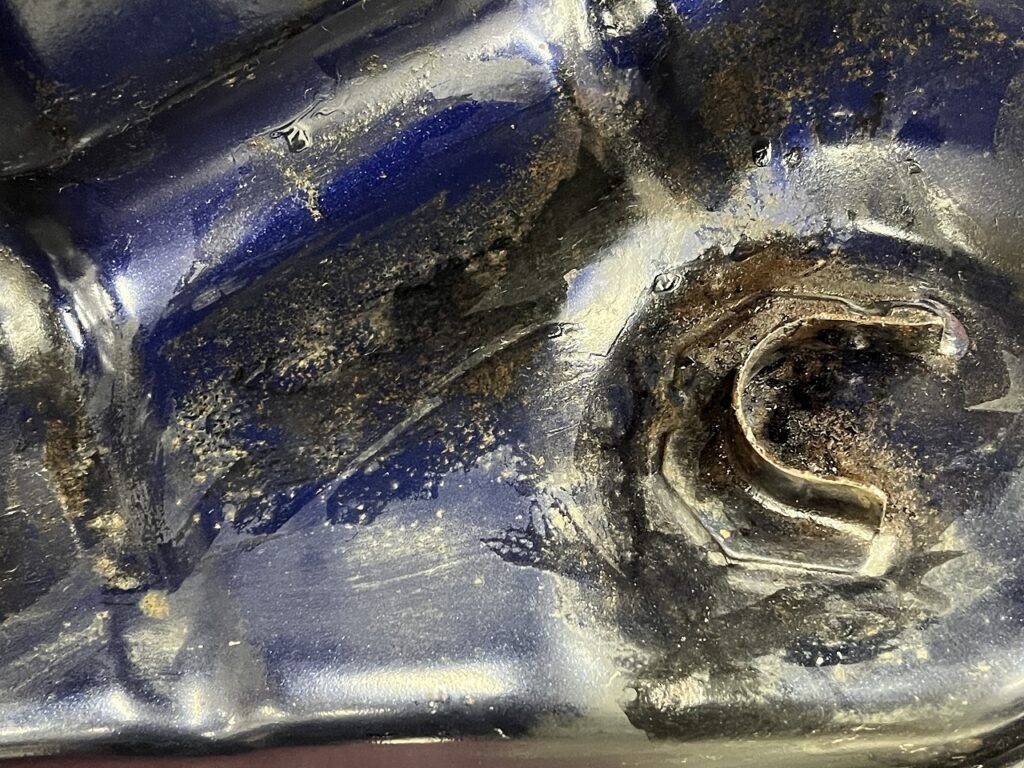

こんな感じの仕上がりになります。
……ちょっと雑に塗り広げすぎてしまったのを絶賛後悔中（笑）。

乾けばサラッと馴染んでシミも消えるかと思いきや、しっかり「樹脂エマルジョンで表面を密閉・シーリング」するタイプなので、いかにも“何かケミカルを塗りました感”がテカッと残る仕上がりになりますね。 被膜である樹脂エマルジョンが紫外線や擦れで剥がれれば当然また赤サビが再発しますので、「赤サビを黒サビに化学転換しつつ、表面を樹脂コートで塞ぐ」という二段構えのイメージです。

用途としては、 「これ以上サビの侵食を進行させたくない」 「ブラストや研磨が入らない、手の届かない奥まった箇所の防錆」 といったピンポイントな場面向けですね。 南部鉄器のように高温で焼き付けて作る純粋な黒サビ（四酸化三鉄）被膜とは別物なので、過度な耐久性を期待するのは禁物。

とはいえ、「わざわざ本格塗装するほどでもないけれど、とりあえずサビの進行を止めたい」という時にはうってつけ。 ……で、「じゃあバイクのどこに使うの？」と聞かれると、正直パッと思い浮かばない絶妙なポジションなのですが（笑）。
